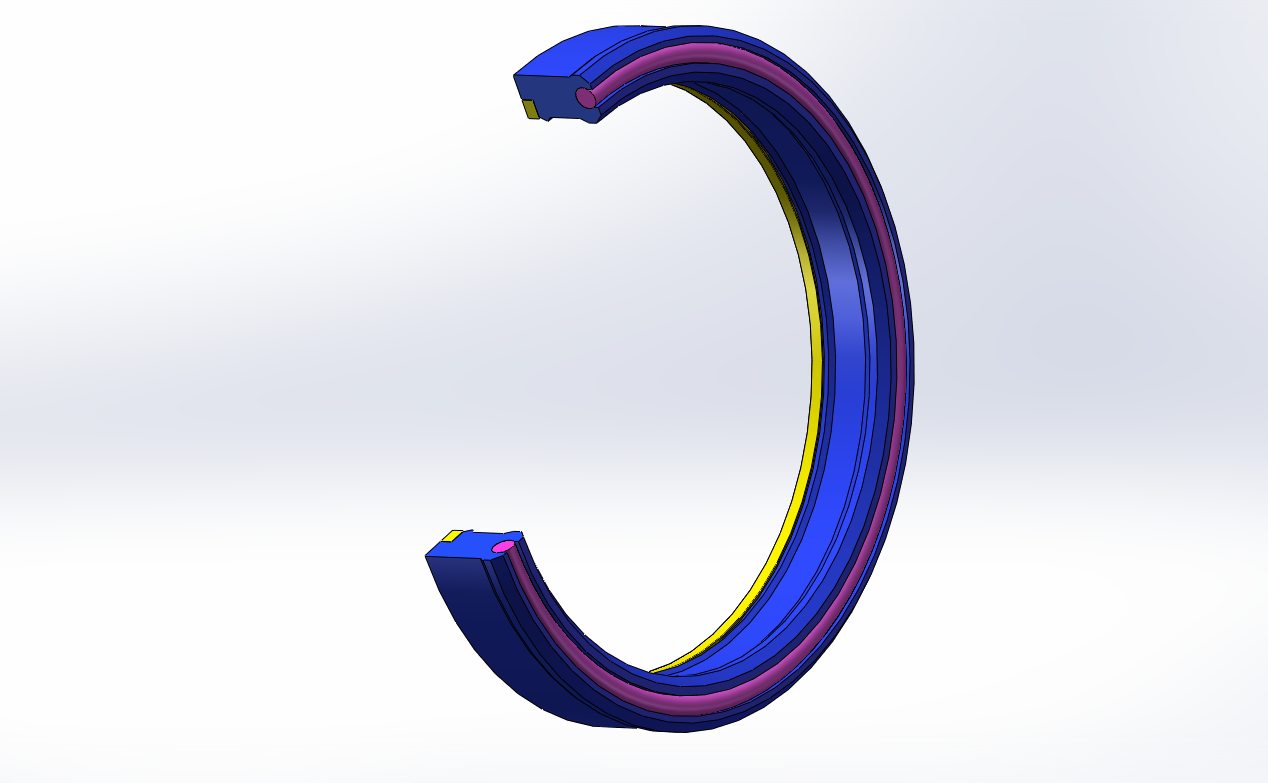

用途及特征：蕾形组合封HM03-06为单向作用的密封件，它具有耐磨、耐高压、密封性能好的特点。蕾形密封分为孔用和轴用两种，一般常用于轴作用密封。

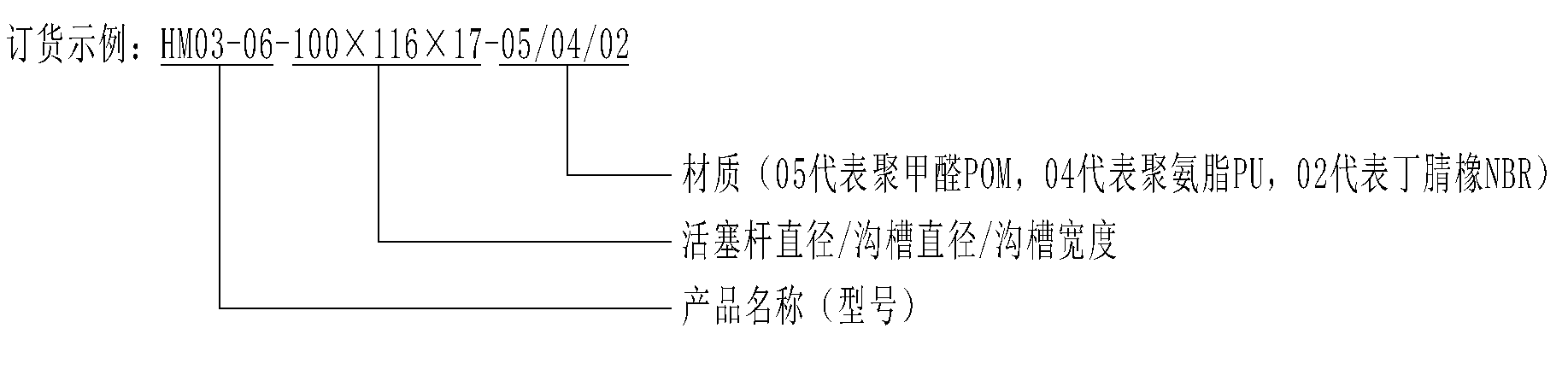

标准材料：挡圈为聚甲醛POM（代号05），密封元件为织聚氨脂PU（代号04）+丁腈橡胶NBR（代号02） ；
工作条件：耐压≤40MPa；
工作温度： -30℃～+100℃。
工作介质：液压油、皂化液。
速度：0.5m/s

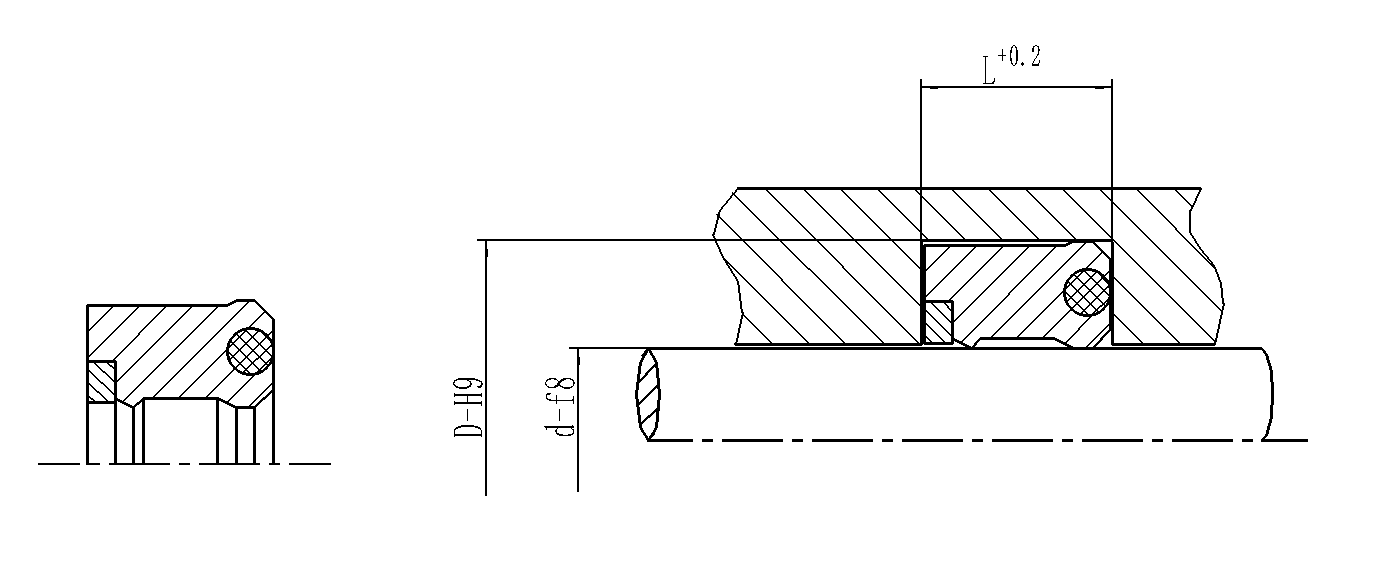

轴用组合密封：HM03-06基本尺寸表
d-f8 | D-H9 | L+0.2 |
| d-f8 | D-H9 | L+0.2 |
40 | 52 | 13 | 210 | 230 | 20.5 |
45 | 57 | 13 | 220 | 240 | 20.5 |
50 | 62 | 13 | 230 | 250 | 20.5 |
60 | 72 | 13 | 240 | 260 | 20.5 |
70 | 82 | 13 | 260 | 280 | 20.5 |
75 | 87 | 13 | 260 | 422 | 24 |
80 | 92 | 13 | 270 | 290 | 20.5 |
85 | 97 | 13 | 280 | 300 | 20.5 |
90 | 102 | 13 | 290 | 310 | 21.5 |
95 | 107 | 13 | 290 | 314 | 24 |
100 | 116 | 17 | 300 | 320 | 21.5 |
105 | 121 | 17 | 300 | 324 | 24 |
110 | 126 | 17 | 320 | 340 | 21.5 |
115 | 131 | 17 | 340 | 360 | 21.5 |
120 | 136 | 17 | 340 | 364 | 24 |
130 | 146 | 17 | 360 | 382 | 22 |
140 | 156 | 17 | 360 | 384 | 24 |
150 | 166 | 17 | 380 | 402 | 22 |
160 | 176 | 17 | 380 | 404 | 24 |
160 | 180 | 20.5 | 400 | 422 | 22 |
170 | 186 | 17 | 400 | 424 | 24 |
170 | 190 | 20.5 | 420 | 444 | 24 |
180 | 201 | 17 | 420 | 445 | 20 |
180 | 200 | 20.5 | 440 | 464 | 24 |
185 | 205 | 17 | 470 | 495 | 20 |
185 | 205 | 20.5 | 480 | 505 | 20 |
190 | 206 | 17 | 560 | 585 | 20 |
190 | 210 | 20.5 | 570 | 595 | 20 |
200 | 220 | 20.5 |
|
|
|
