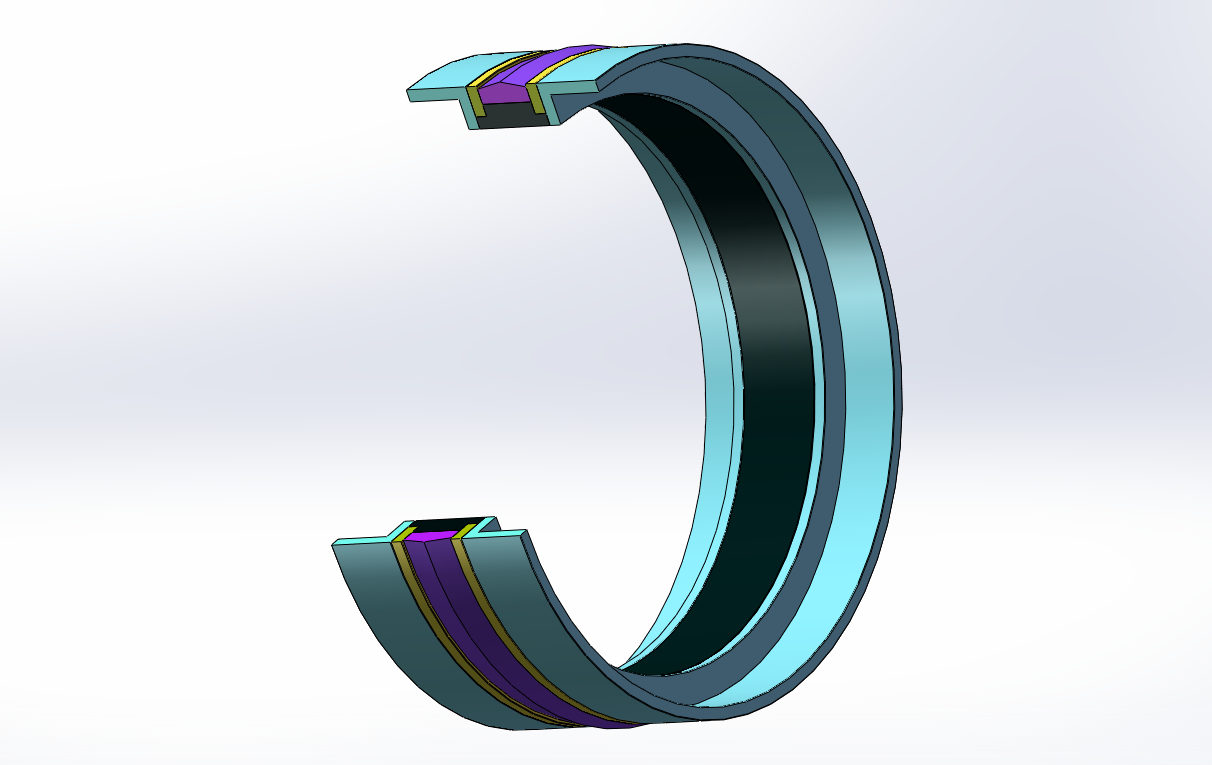

用途及特征：孔用组合封HM06-01相似于山形组合密封，它结构稳定，密封性好，适用于高压的液压油缸起双向密封作用。
标准材料：挡圈或导向环为聚甲醛（POM）（代号05），密封元件为织物橡胶或聚氨脂PU（代号04）++丁腈橡胶NBR（代号02） 。
工作条件：耐压16～150MPa。
工作温度： -30℃～+100℃。
工作介质：液压油、皂化液。
速度：0.3m/s

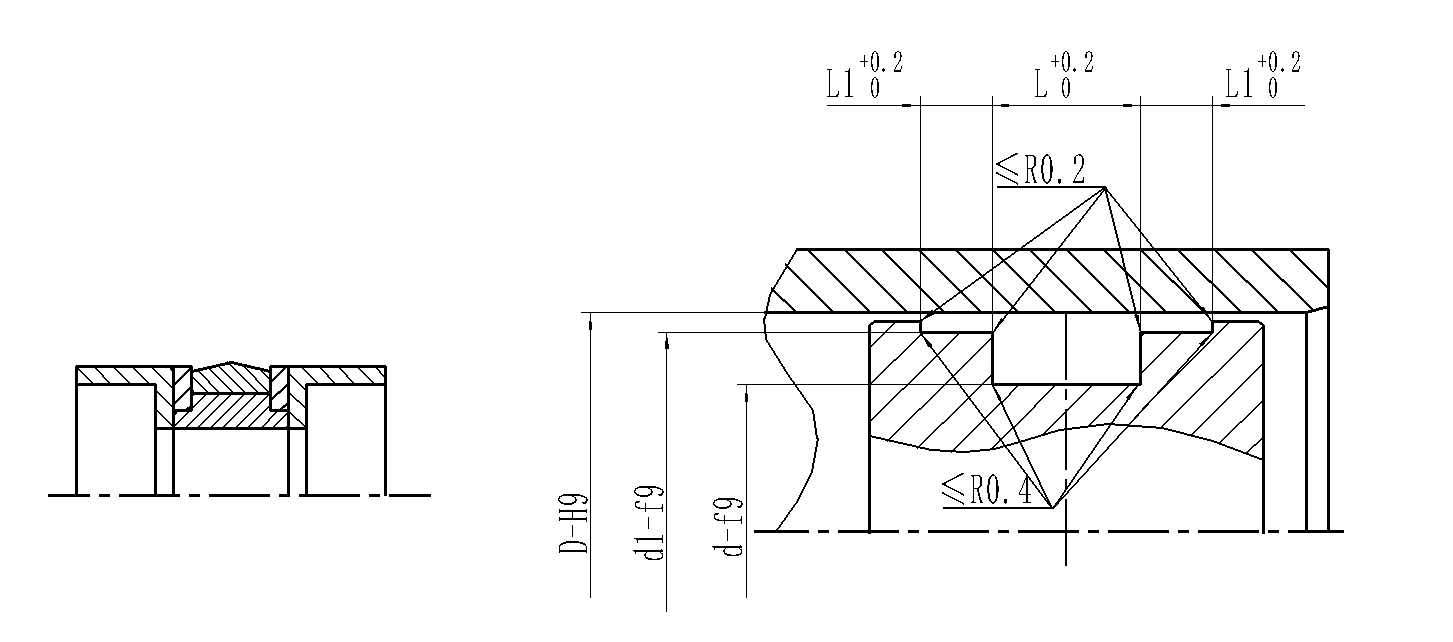

组合密封：HM06-01基本尺寸表
D | d-f8 | d1-f8 | L+0.2 | L1+0.2 |
50 | 34 | 44 | 17 | 9 |
63 | 47 | 51 | 17 | 9 |
63 | 47 | 57 | 28 | 9 |
80 | 68 | 74 | 17 | 9 |
80 | 64 | 74 | 28 | 9 |
100 | 87 | 94 | 18 | 9 |
100 | 80 | 94 | 34 | 9 |
105 | 85 | 99 | 34 | 9 |
110 | 90 | 104 | 34 | 9 |
125 | 112 | 119 | 18 | 9 |
125 | 105 | 119 | 34 | 9 |
140 | 125 | 134 | 21 | 9 |
140 | 120 | 134 | 34 | 9 |
160 | 145 | 154 | 21 | 9 |
160 | 135 | 154 | 38 | 9 |
170 | 145 | 164 | 38 | 9 |
180 | 165 | 174 | 21 | 9 |
180 155 | 155 | 174 | 38 | 9 |
200 | 182 | 194 | 25 | 9 |
200 | 175 | 194 | 38 | 9 |
210 | 185 | 204 | 38 | 9 |
220 | 195 | 214 | 38 | 9 |
230 | 212 | 224 | 25 | 9 |
230 | 205 | 224 | 38 | 9 |
250 | 225 | 244 | 38 | 9 |
260 | 235 | 254 | 38 | 9 |
270 | 245 | 264 | 38 | 9 |
280 | 255 | 274 | 38 | 9 |
290 | 265 | 284 | 38 | 9 |
300 | 275 | 294 | 38 | 9 |
320 | 295 | 314 | 38 | 9 |
320 | 290 | 314 | 42 | 9 |
360 | 330 | 354 | 42 | 9 |
400 | 370 | 394 | 38 | 9 |
420 | 385 | 414 | 38 | 9 |
