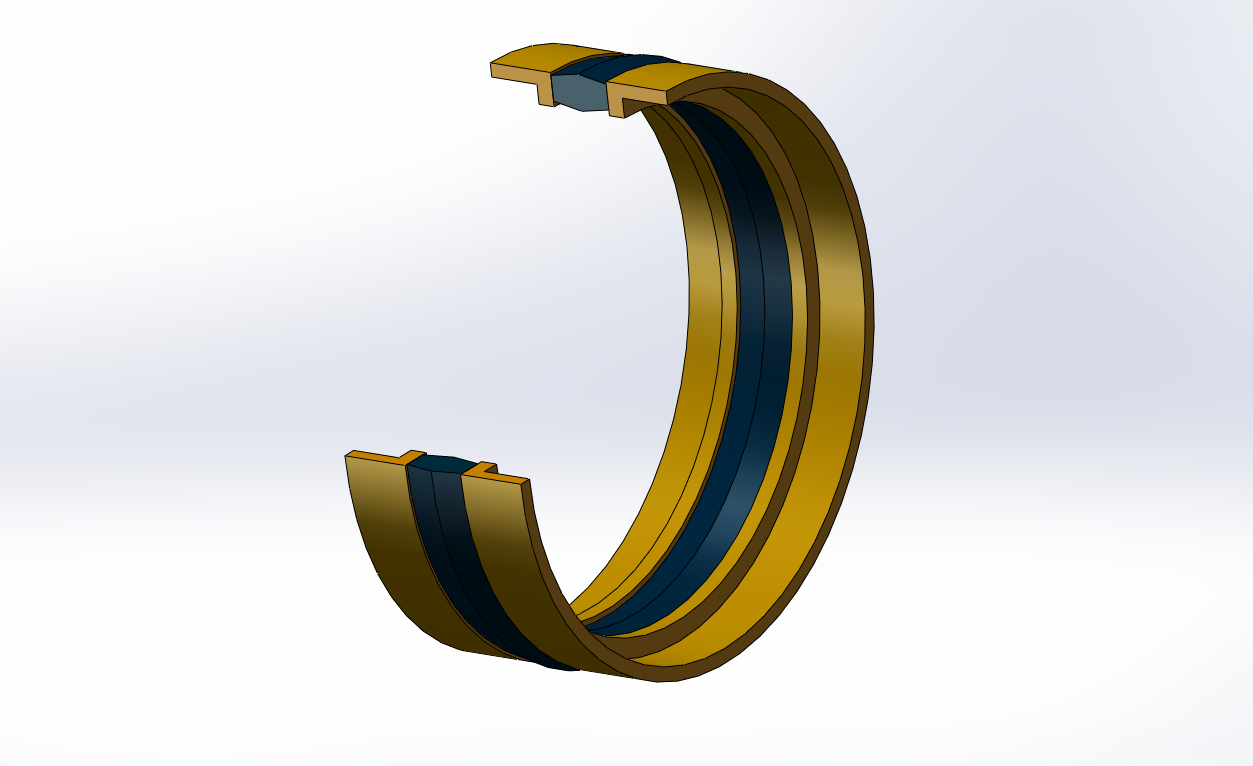

用途及特征：孔用鼓形组合封HM03-03相似于山形组合密封，它密封性极好，易于安装，适用于往复运动的液压油缸起双向密封作用。
标准材料：挡圈或导向环为聚甲醛（POM）（代号05），密封元件为织物橡胶或聚氨脂PU（代号04） ；
工作条件：耐压≤40MPa；
工作温度： -30℃～+100℃。
工作介质：液压油、皂化液。
速度：0.5m/s

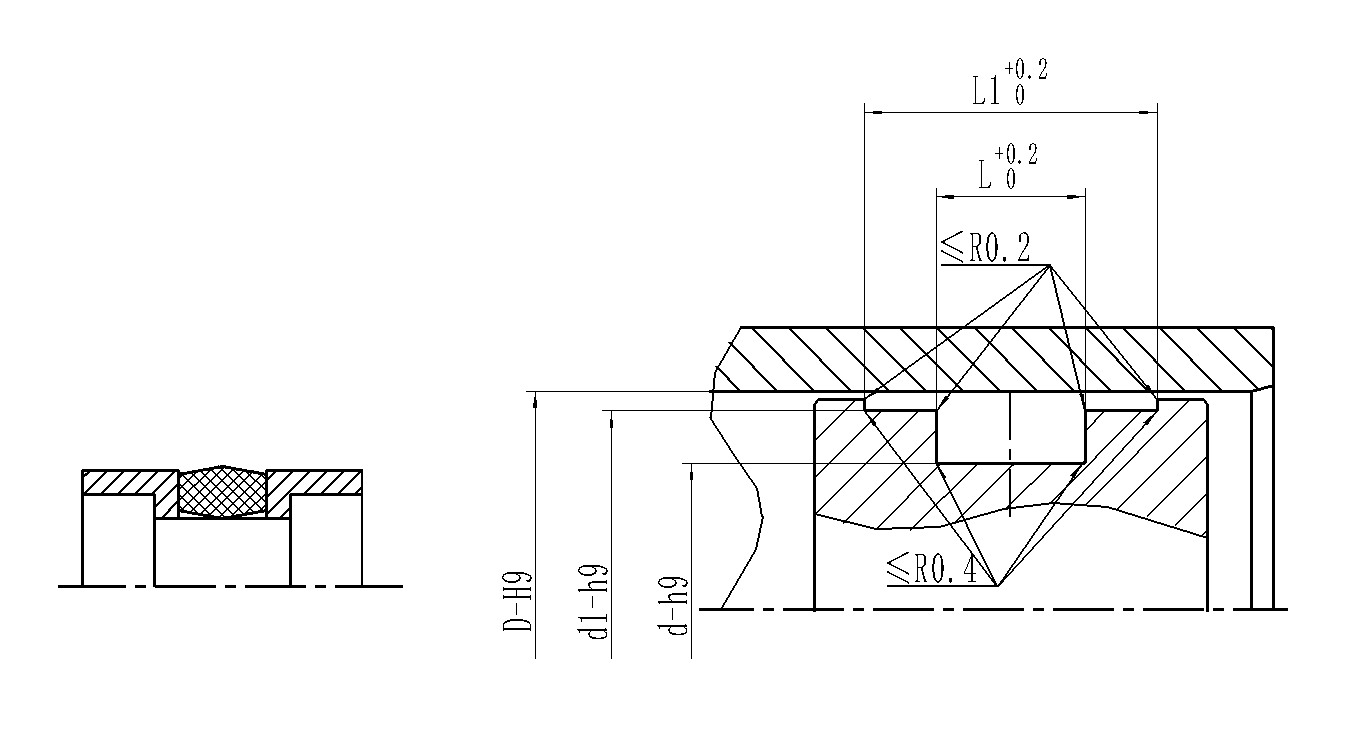

鼓形组合密封：HM03-03基本尺寸表
D | d-f8 | d1-f8 | L+0.2 | L1+0.2 |
63 | 47 | 57 | 28 | 46 |
80 | 64 | 74 | 28 | 46 |
100 | 80 | 94 | 34 | 52 |
110 | 90 | 104 | 34 | 52 |
125 | 105 | 119 | 34 | 52 |
140 | 120 | 134 | 34 | 52 |
160 | 135 | 154 | 38 | 56 |
180 | 155 | 174 | 38 | 56 |
200 | 175 | 194 | 38 | 56 |
210 | 185 | 204 | 38 | 56 |
220 | 195 | 214 | 38 | 56 |
230 | 205 | 224 | 38 | 56 |
250 | 225 | 244 | 38 | 56 |
280 | 30 | 255 | 38 | 56 |
320 | 295 | 314 | 38 | 56 |
