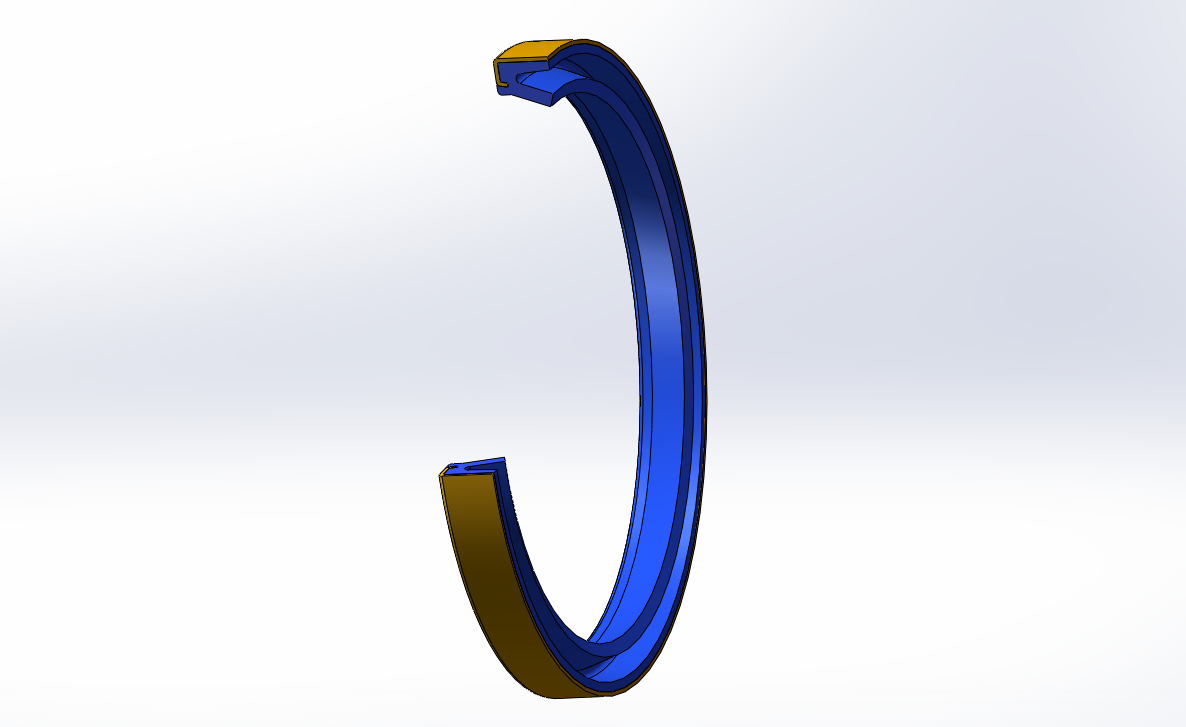

用途及特征：防尘圈HF02-03的作用是防止粉尘、污物、沙粒或细屑
进入缸体，以保护密封件和活塞杆等部件的损伤。

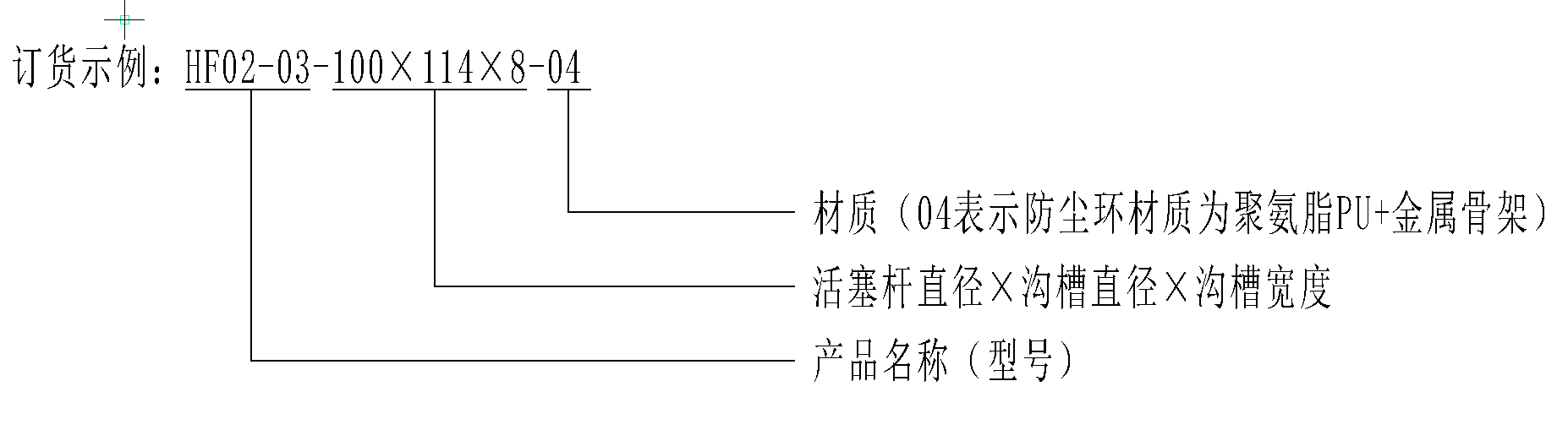

标准材料：聚氨脂PU（代号04），丁腈橡胶NBR（代号02），骨架非合金钢；
工作条件：耐压≤21MPa ；
工作温度：-30℃～+100℃；
工作介质：液压油、皂化液；
速度：2m/s

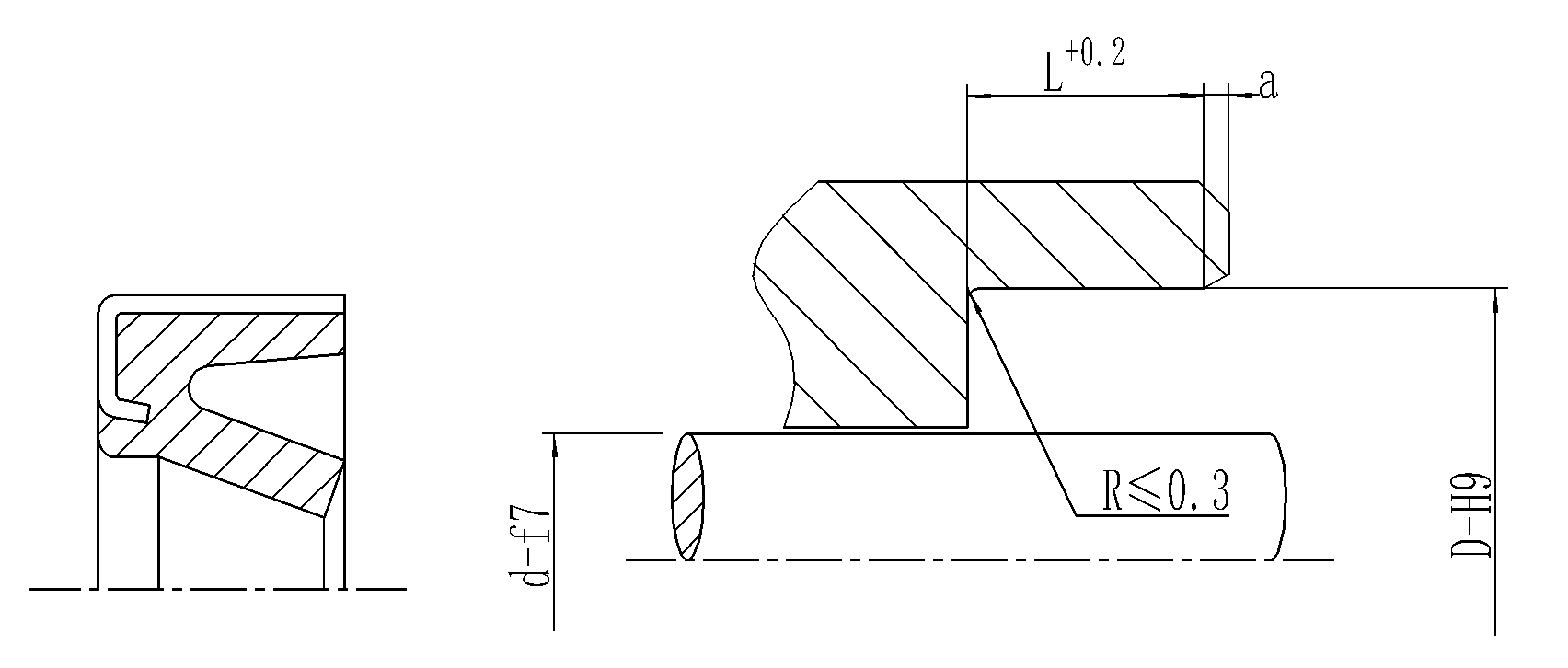

防尘圈HF02-03基本尺寸表
d | D-H9 | L+0.2 | a |
25 | 35 | 7 | 1 |
30 | 42 | 7 | 1 |
40 | 50 | 7 | 1 |
40 | 52 | 7 | 1 |
45 | 57 | 7 | 1 |
45 | 60 | 7.5 | 1 |
50 | 62 | 7 | 1 |
50 | 60 | 5 | 1 |
55 | 69 | 8 | 1 |
60 | 74 | 8 | 1 |
63 | 77 | 8 | 1 |
65 | 79 | 8 | 1 |
70 | 84 | 8 | 1 |
75 | 89 | 8 | 1 |
80 | 94 | 8 | 1 |
85 | 99 | 8 | 1 |
85 | 100 | 8 | 1 |
90 | 104 | 8 | 1 |
90 | 110 | 10 | 1 |
95 | 110 | 8 | 1 |
100 | 114 | 8 | 1 |
105 | 121 | 9 | 1 |
110 | 126 | 9 | 1 |
115 | 131 | 9 | 1 |
120 | 136 | 9 | 1 |
130 | 146 | 9 | 1 |
140 | 160 | 10 | 1 |
160 | 180 | 10 | 1 |
|
|
|
|
