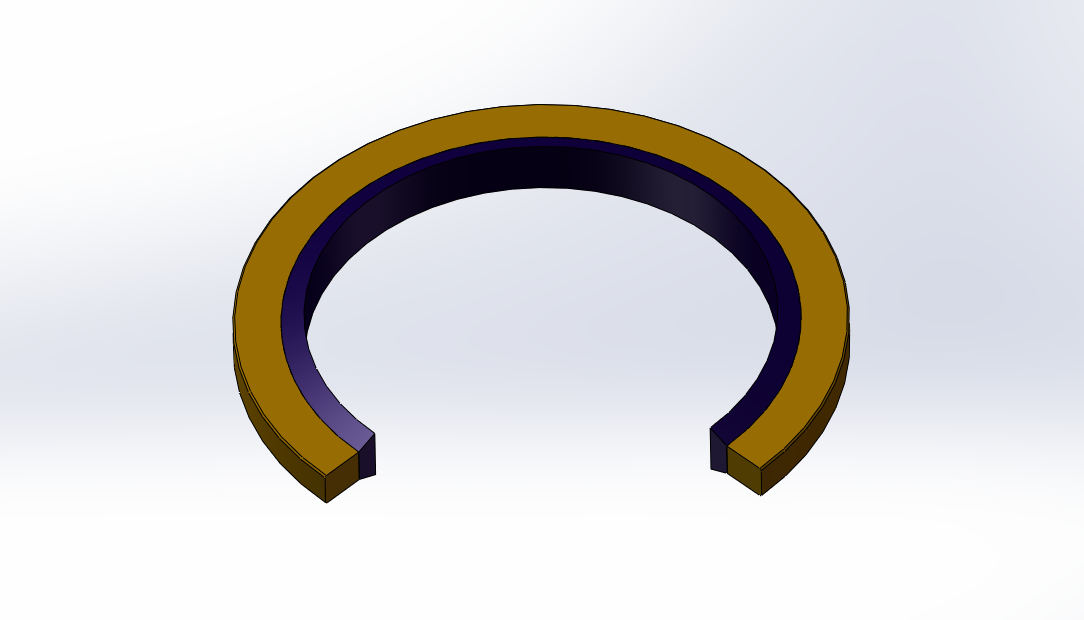

用途及特征：组合垫HJ02-01的作用是密封螺纹和法兰连接的密封圆环，用来防止油液、燃料的泄漏。
标准材料：密封环为丁腈橡胶NBR（代号02） 或氟橡胶FKM（代号03）与防锈处理外金属环。
工作条件：耐压≤40MPa
工作温度：材质为丁腈橡胶NBR（代号02）时 -30℃～+100℃；
材质为氟橡胶FKM（代号03）时 -20℃～+210℃
工作介质：液压油、皂化液。

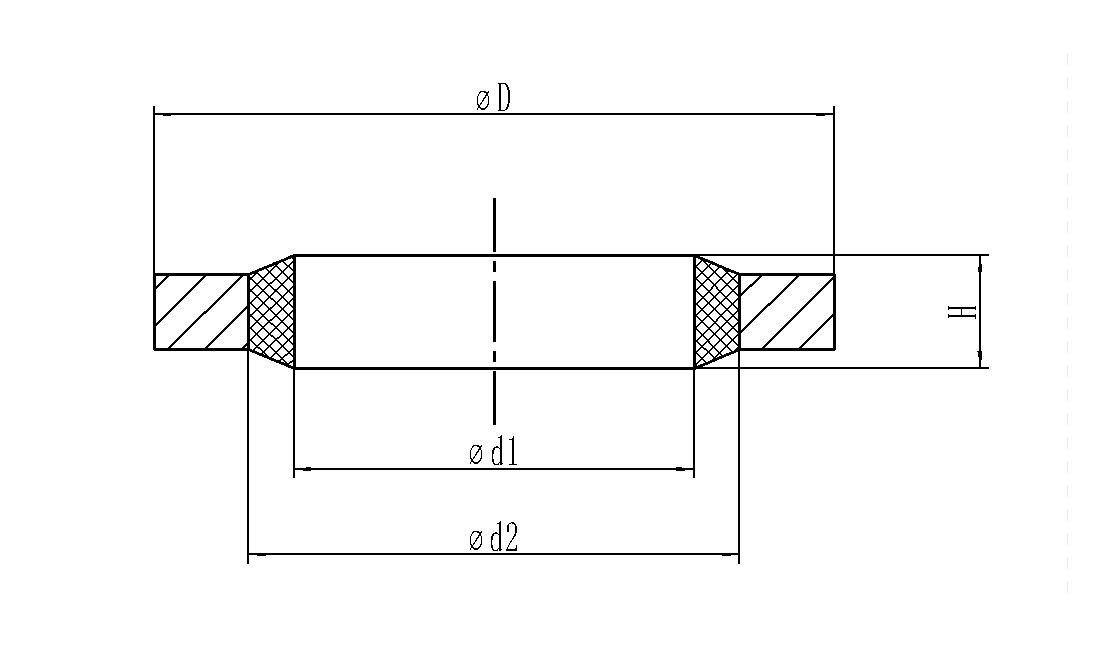

组合垫HJ02-01基本尺寸表
d | d1 | d2 | D | H | 适用螺纹 |
4 | 4.3 | 5.3 | 7.5 | 2.7 | M4 |
6 | 6.4 | 8 | 12 | 2.7 | M6 |
8 | 8.4 | 10 | 14 | 2.7 | M8 |
10 | 10.4 | 12 | 16 | 2.7 | M10（G1/8） |
12 | 12.4 | 14 | 18 | 2.7 | M12 |
14 | 14.4 | 16 | 20 | 2.7 | M14（G1/4） |
16 | 16.4 | 18 | 22 | 2.7 | M16 |
18 | 18.4 | 20 | 25 | 2.7 | M18（G3/8） |
20 | 20.5 | 23 | 28 | 2.7 | M20 |
22 | 22.5 | 25 | 30 | 2.7 | M22（G1/2） |
24 | 24.5 | 27 | 32 | 2.7 | M24 |
27 | 27.5 | 30 | 35 | 2.7 | M27（G3/4） |
30 | 30.5 | 33 | 38 | 2.7 | M30 |
33 | 33.5 | 36 | 42 | 2.9 | M33（G1） |
36 | 36.6 | 40 | 46 | 2.9 | M36 |
39 | 39.6 | 43 | 50 | 2.9 | M39 |
42 | 42.6 | 46 | 53 | 2.9 | M42（G1 1/4） |
45 | 45.6 | 49 | 56 | 2.9 | M45 |
48 | 48.7 | 52 | 60 | 2.9 | M48（G1 1/2） |
52 | 52.7 | 56 | 66 | 2.9 | M52 |
60 | 60.7 | 64 | 75 | 2.9 | M60（G2） |
|
|
|
|
|
|
